南林間の木の家 ベタ基礎の配筋の確認

(2017年06月09日)

家を作つくるときに大切なことはたくさんありますが、特に大切なのは基礎工事です。家の全体を支える基本的な構造の部分になります。部屋の使い方や間取り、仕上げの色、キッチンやお風呂、収納のことなどは建築主さんも関心がありますのでいろいろと打ち合わせをしたり資料を集めたりすると思いますが、基礎についてはあまり打ち合わせをするということはないかも知れません。

家は長く、安全に使って欲しいので、基礎工事がとても大切になります。
光設計の標準の基礎は、ベタ基礎、耐圧盤厚さ180、鉄筋@150,基礎の立ち上がりは巾150、高さ405です。通風開口は設けないで基礎の内側に断熱材を施工して基礎断熱の工法としています。

南林間の木の家は太陽熱を家中のお湯と床暖房に利用するソーラーシステムを計画したエコハウスです。施工は大槻ホームさんです。今月に上棟をして11月末の完成を予定しています。

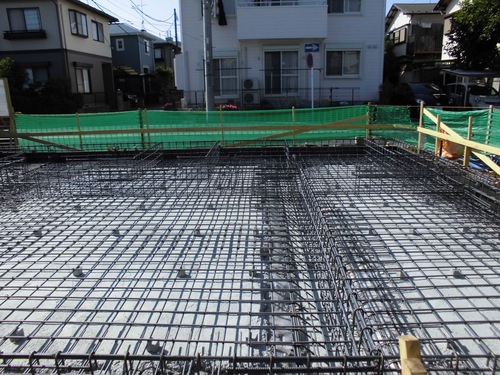

コンクリートを打設する前の鉄筋が密に並んでいるときは見ているだけでも丈夫そうで安心感があります。
中央の凹んでいるところは地中梁になるところです。
