我孫子の床下暖房の平屋の家

(2016年12月01日)

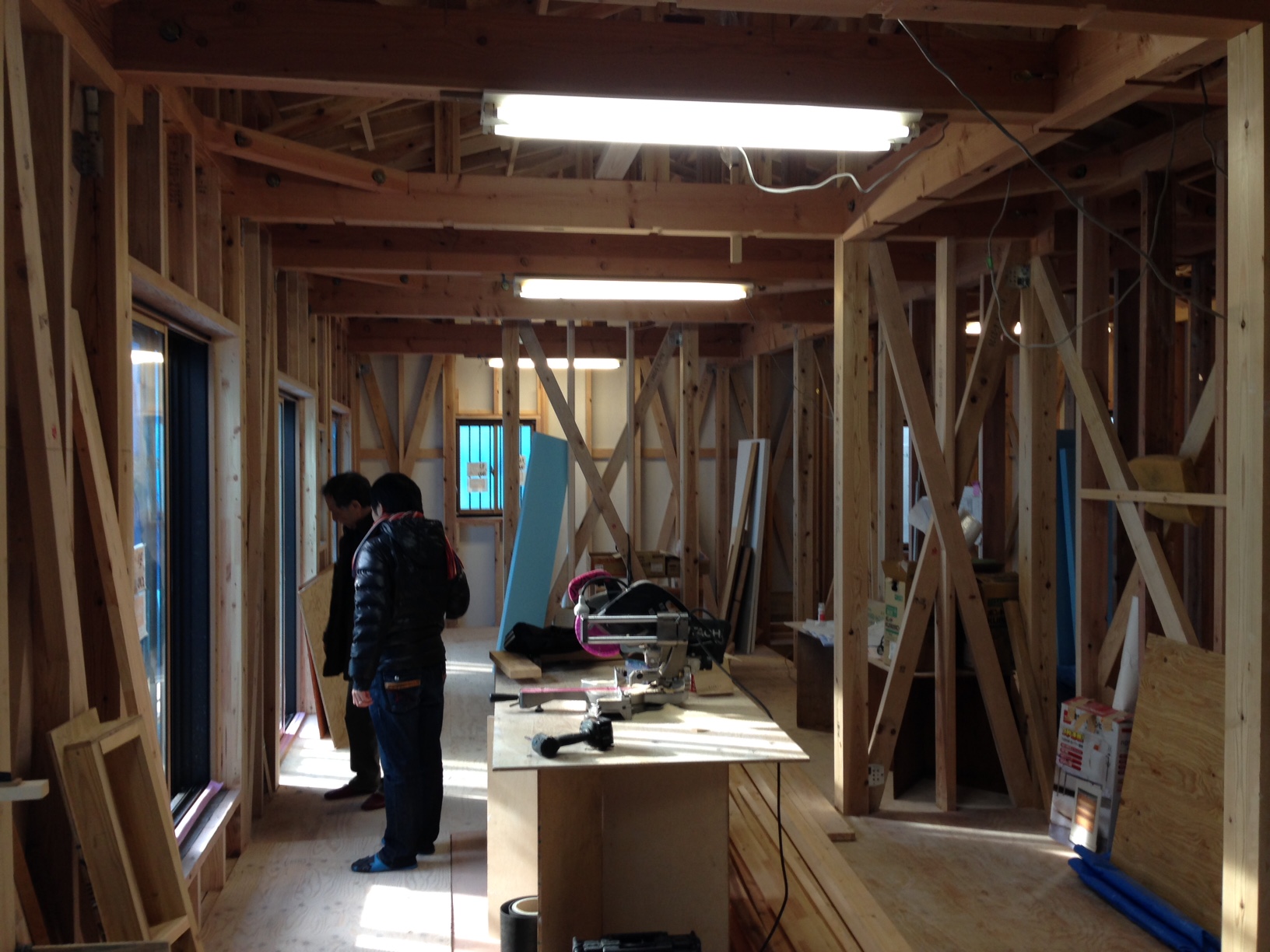

我孫子市で工事中の平屋の家の現場に建築主のYさんと行ってきました。2台の壁掛けエアコンを床下に入れて、家全体の暖房に利用することを考えた床下暖房の家です。

床下にエアコンを入れるので、床下の掃除やメンテナンスを考えて、床の高さを80cmにして、床下空間を高くするようにして、床下に入る点検口も4カ所に設置しています。

床下に入って掃除機で掃除をできるように、照明器具やコンセントなども配置し、基礎断熱材の角は掃除機を操作しやすいように、斜めにカットした木材を端部に取り付けています。

光設計でもはじめての床下暖房の試みなので、建築主さんのアイデアを相談しながら取り入れたり、建築情報誌で先行事例を調べたりしながら、いろいろ工夫して現場を進めています。

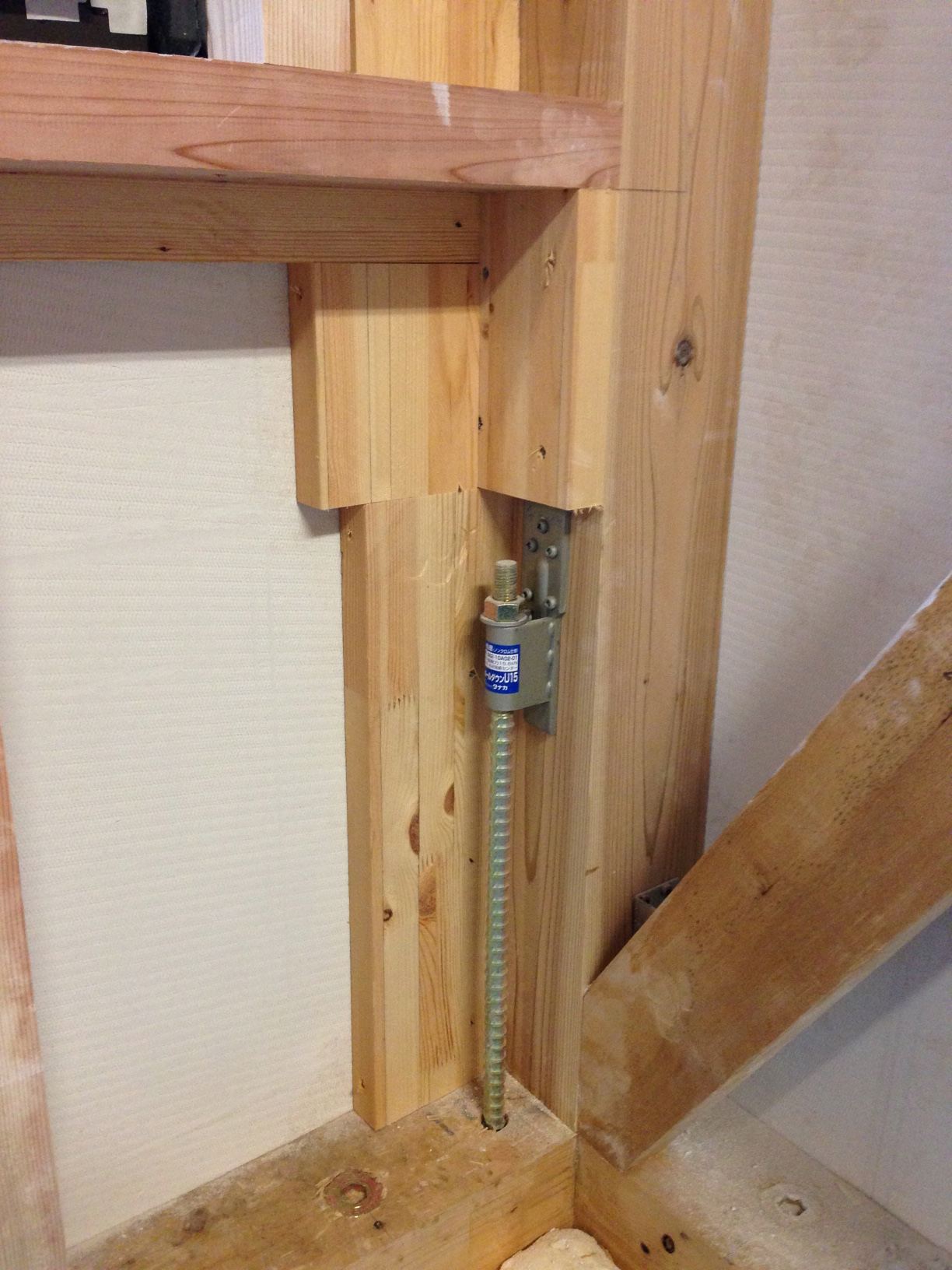

ホールダウン金物と外側の白いものは外断熱材のbau-bioです。この柱間にはこれから羊毛の断熱材ウールブレスが充填されます。

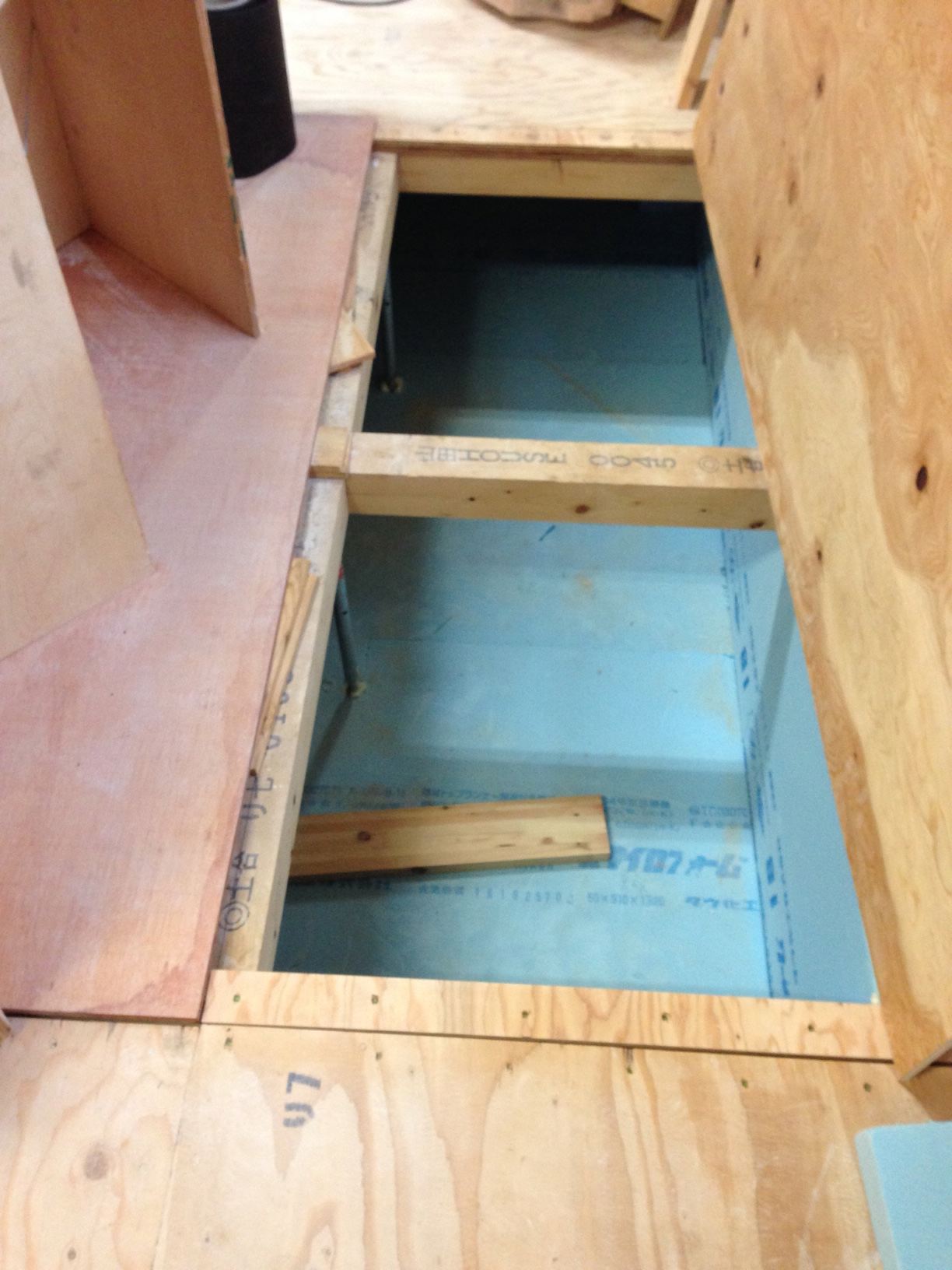

基礎の立ち上がりと耐圧盤の外壁側1mは基礎断熱をしています。
基礎断熱材の50mmの端部には斜めにカットした木材を取り付けて、端部が欠けるのを防ぐようにして掃除機の操作をしやすいようにしています。
