成城学園のK-HOUSEの作り付け家具スケッチパース

(2016年02月24日)

現在、世田谷区成城で工事中のK-HOUSEの家具の打ち合わせ用のスケッチです。光設計では、キッチンや食器棚、洗面台、カウンター収納などを大工さん工事で作り付けにすることが多いです。そのときに家具の細かい寸法などを確認するために建築主さん、大工さん用に準備するのが家具や収納のスケッチです。

小泉くんが手書きで詳細に仕上げまで記入しながら描くのですが、一つの現場でA4サイズで30枚くらいになります。展開図と違って、スケッチパースなのでとても分かりやすいといままでの建築主さんにも好評です。このスケッチパースのファイルを記念に保存してくれる建築主さんもいるくらいです。

玄関シューズクロークの中の棚のスケッチです。

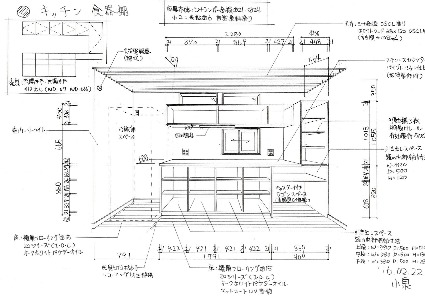

キッチンの食器棚のスケッチです。棚のサイズや高さ、引き出しの高さなどこまかい寸法が書き込まれています。
