入間市の木の家H-HOUSEの作り付け家具スケッチ図

(2016年07月24日)

埼玉県入間市で工事中の木の家H-HOUSEの作り付け家具スケッチ図です。平面図や展開図の図面だけでは建築主さんには馴染みがなくて分かりにくいので、いつもこのようにスケッチ図を小泉君が描いて、現場で建築主さんに説明をするようにしています。

細かく寸法も記入してありますので、収納などに入れる予定のもののサイズに合わせて、この段階で微調整することもできます。

施工する大工さんにもお渡しして制作するときに参考にしてもらっていますが、大工さんや建具屋さんなどからも「作り間違いがなくなるのでとても分かりやすくていいです」と好評です。

このスケッチ図はひとつの住宅でA4サイズ約25枚くらいになります。透明のA4ファイルに入れてお渡ししていますので、建築主さんは工事のときの楽しい記録として保存してくれる方もたくさんいます。

こんなファイルが欲しい方….光設計に設計のお声掛けをぜひよろしくお願いします。

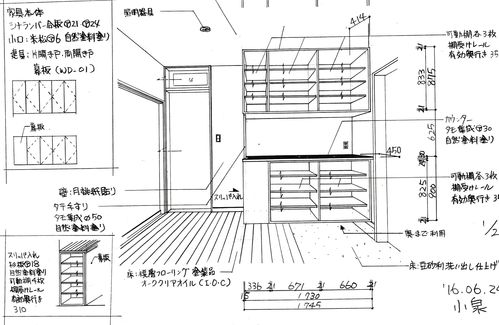

玄関下足入れのスケッチです。側面の玄関ホール側には5足分のスリッパ入れがあります。こうするとお客様がきたときに、さりげなくスリッパを出すことができます。下足入れの下はオープンになっていて、サンダルなどをいれておくことができます。

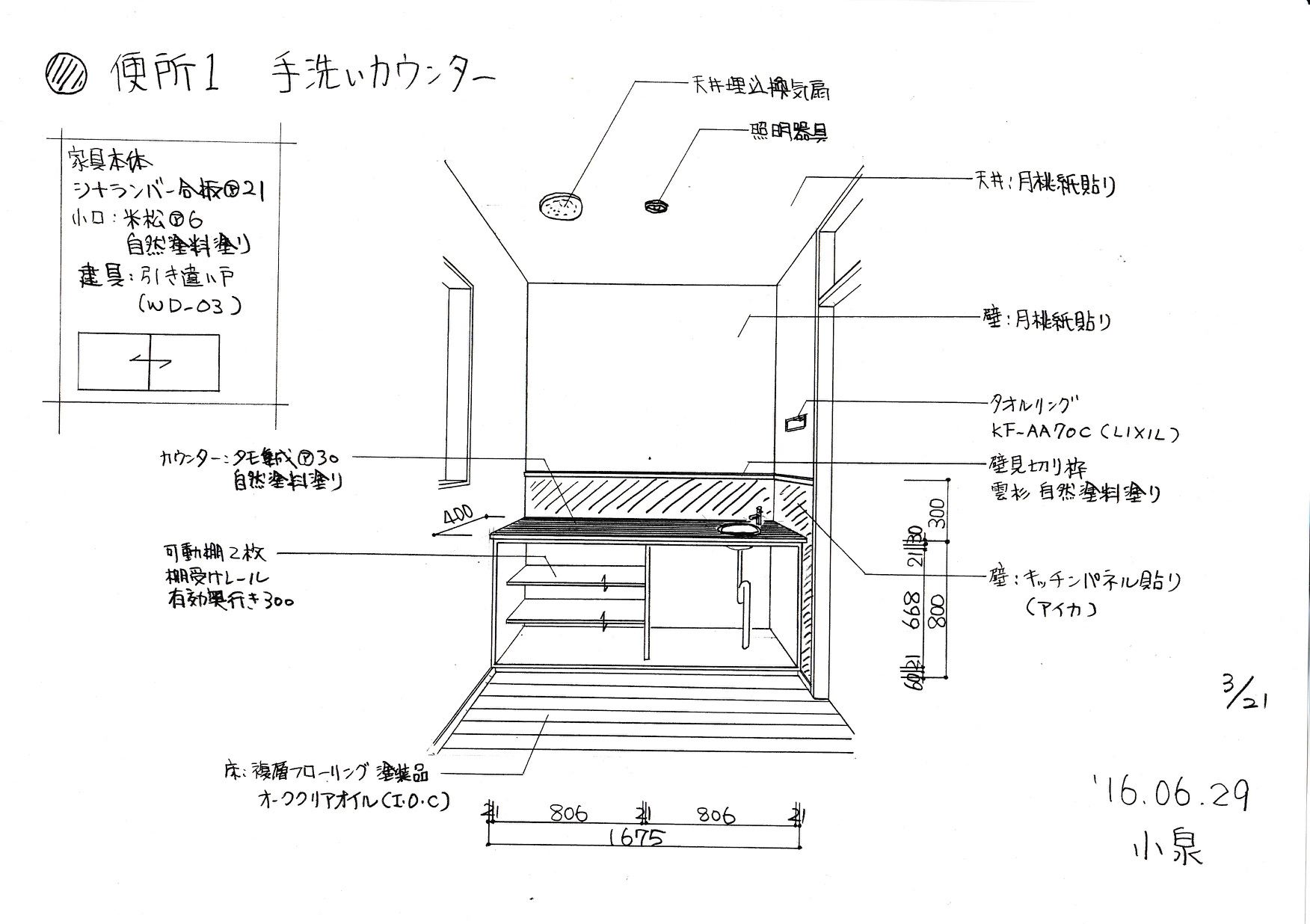

便所の手洗いカウンターです。カウンターの周辺は水に強いキッチンパネルを貼っています。

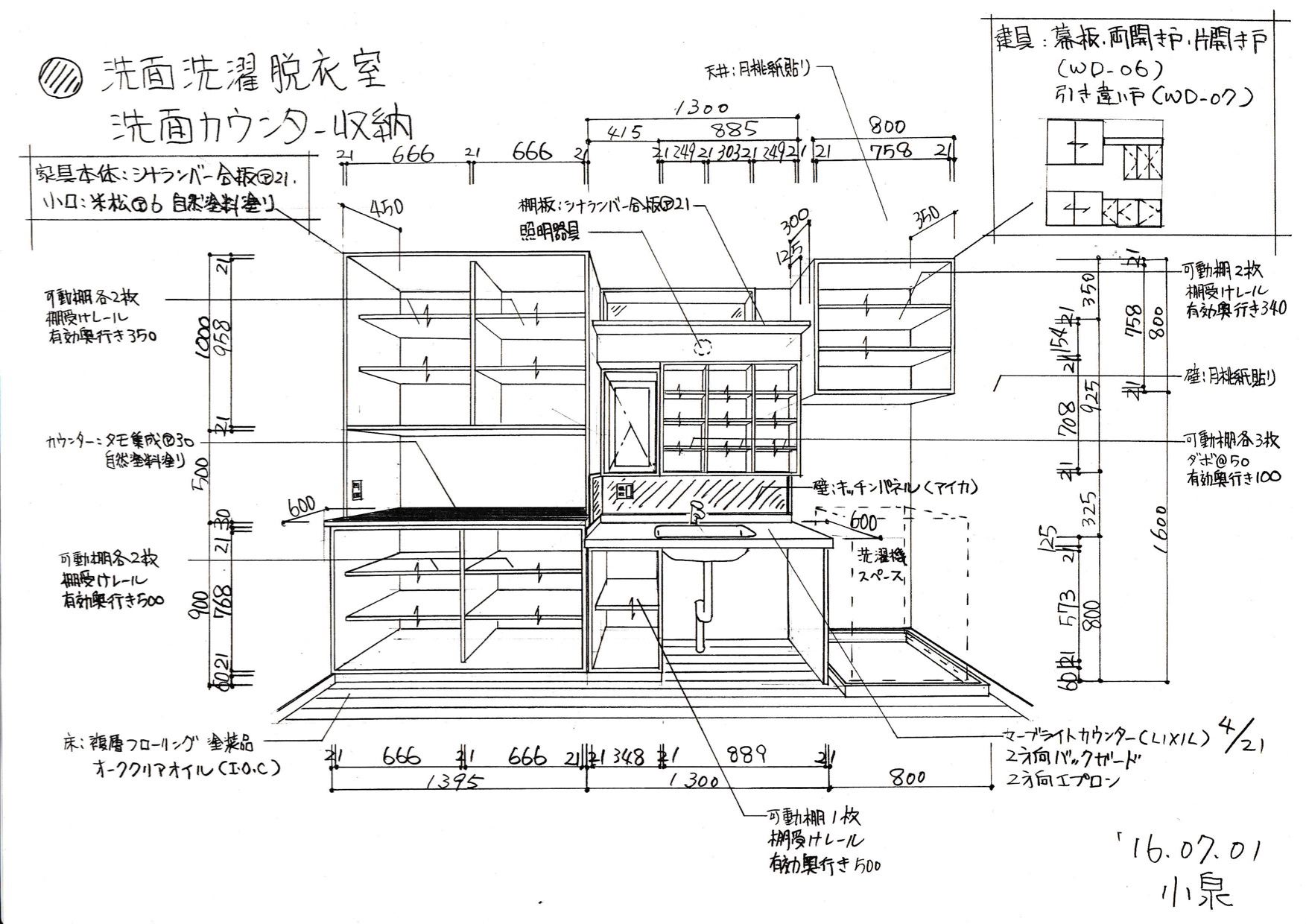

洗面脱衣室の洗面カウンターです。洗面ボウルの下はオープンにしていすに座って足が入るようにしています。カウンターは人工大理石。リネン類の収納など充実した設計になっています。左側は引き戸で南側のデッキテラスに出られるようになっていますので、洗濯物干しには楽で便利です。

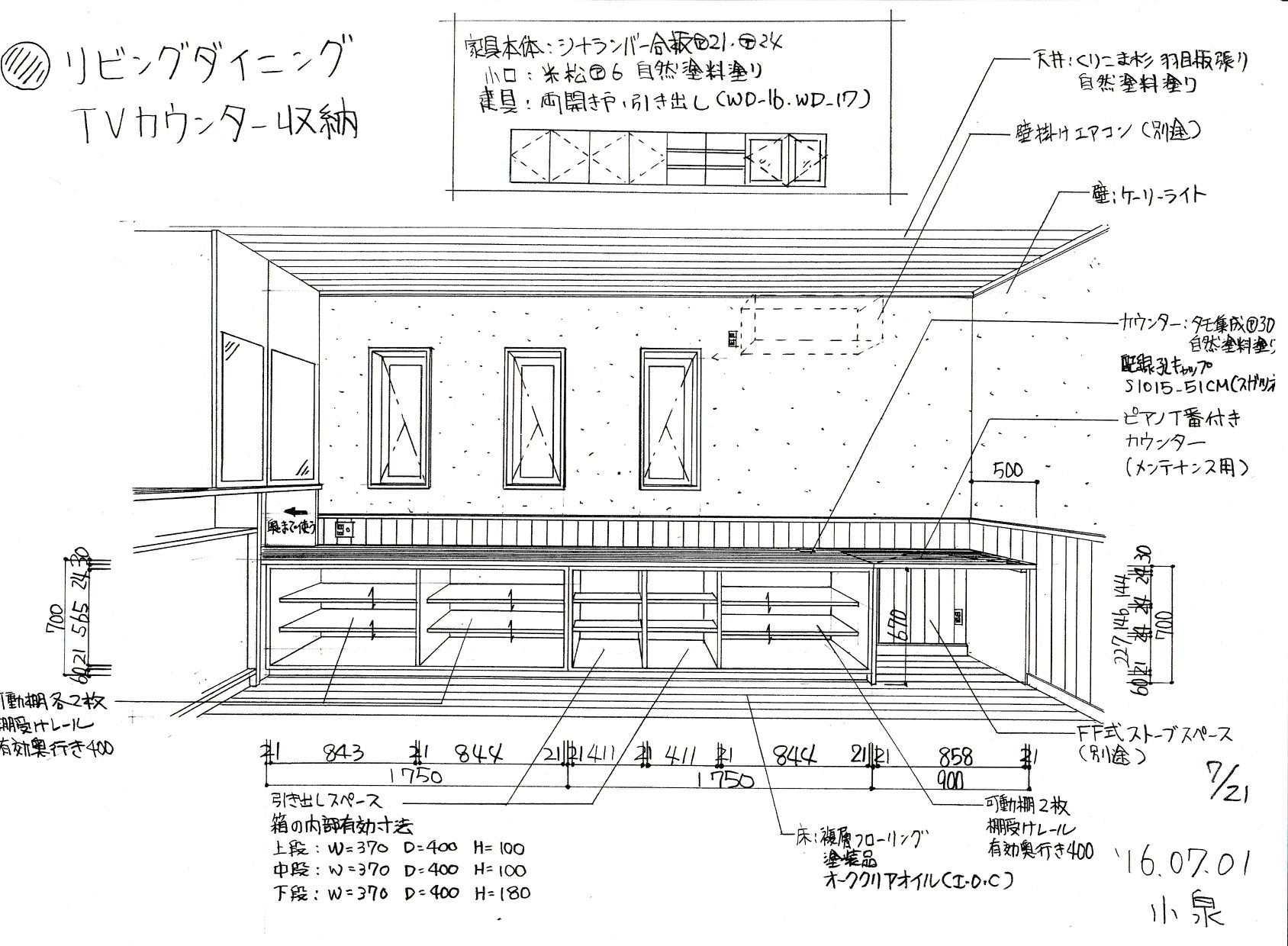

リビングのテレビカウンター収納です。全面にはすべて扉がつきます。右側は石油ストーブの置き場です。

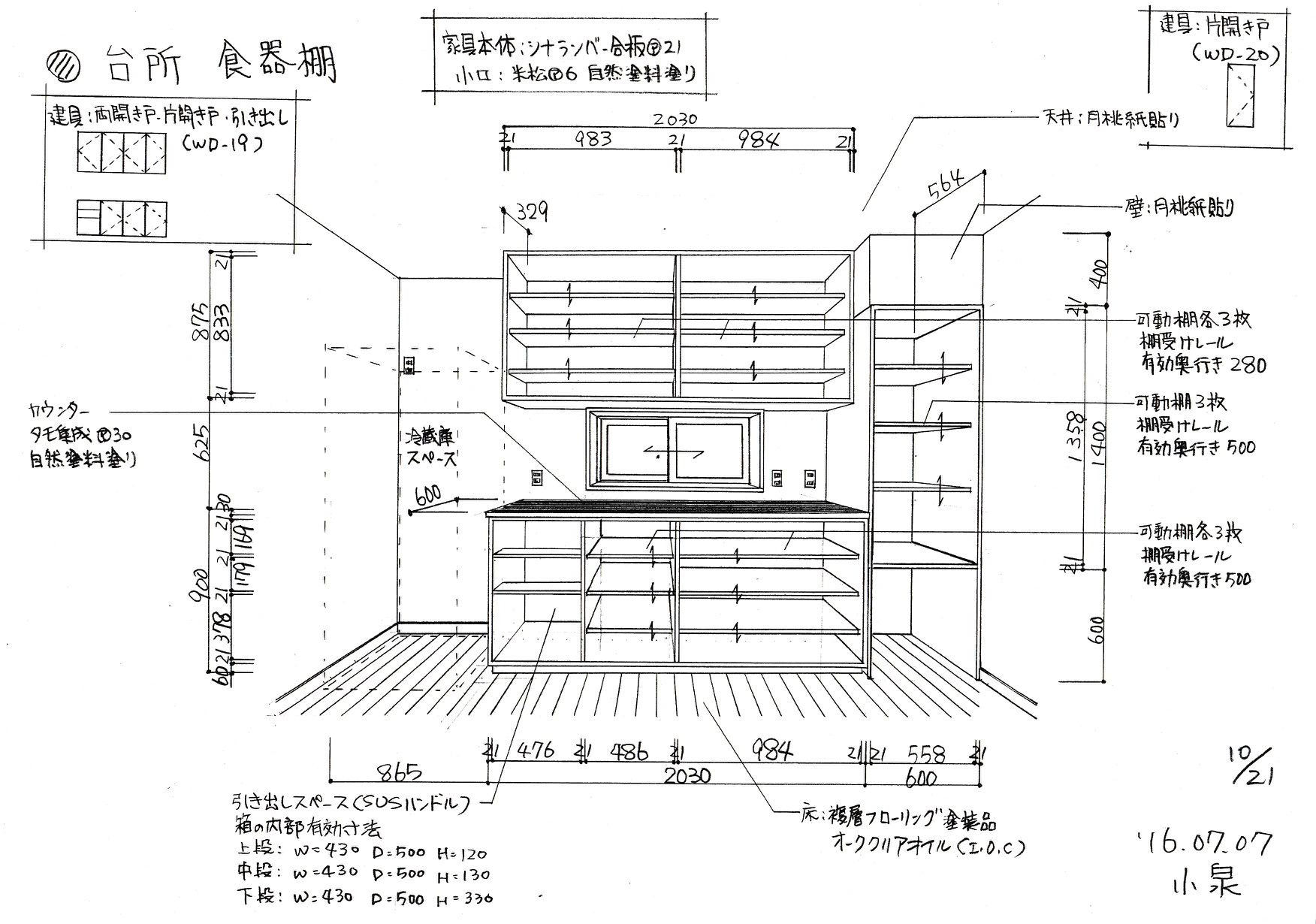

キッチンの食器棚です。右側は天井までの食品庫、下はゴミのペール缶置き場、カウンターには電子レンジ、トースターなどのコンセントも用意しています。

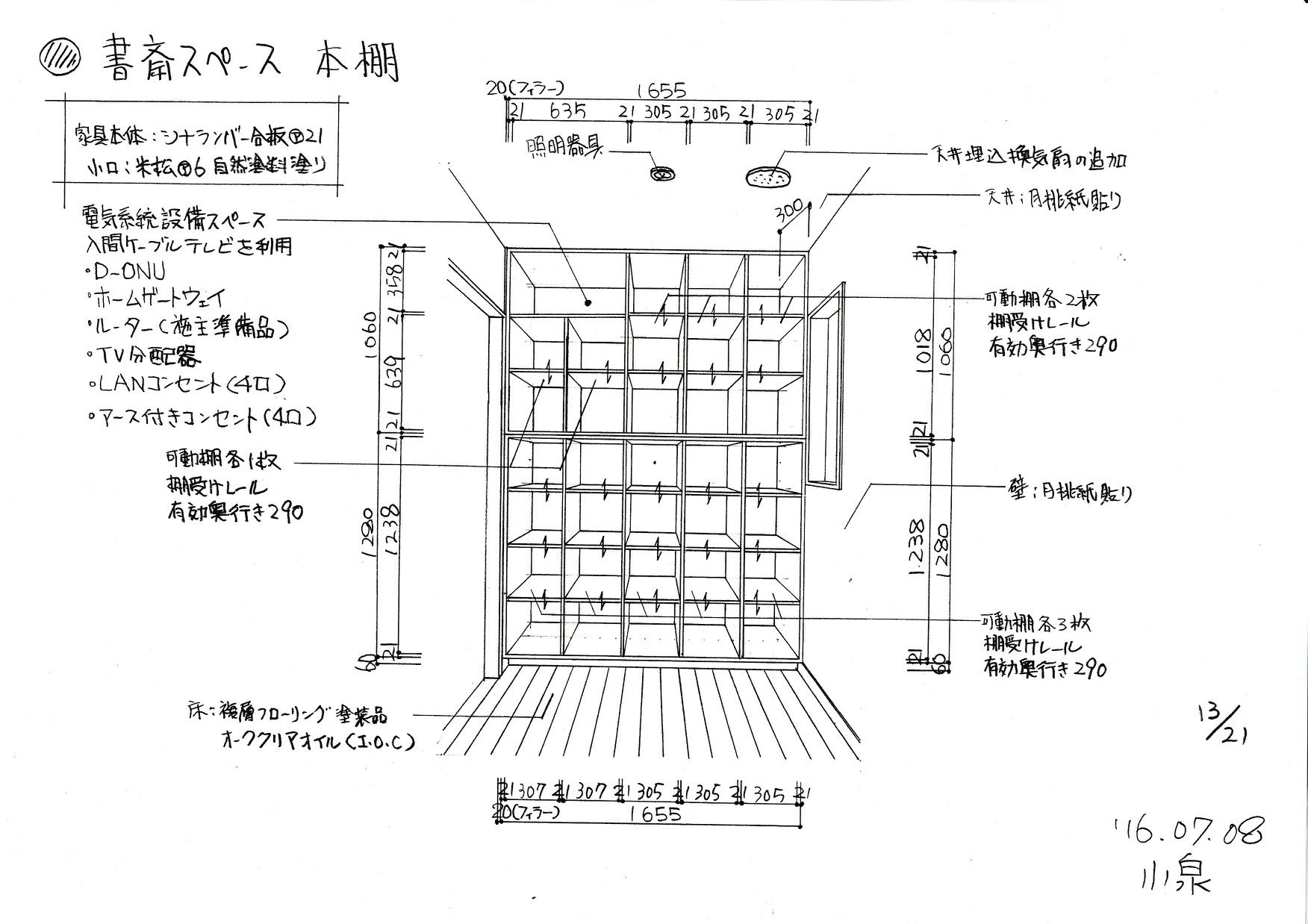

書斎の本棚です。天井までのいっぱいの本棚にてしています。棚はすべて可動できますので本のサイズに合わせて収納することができます。

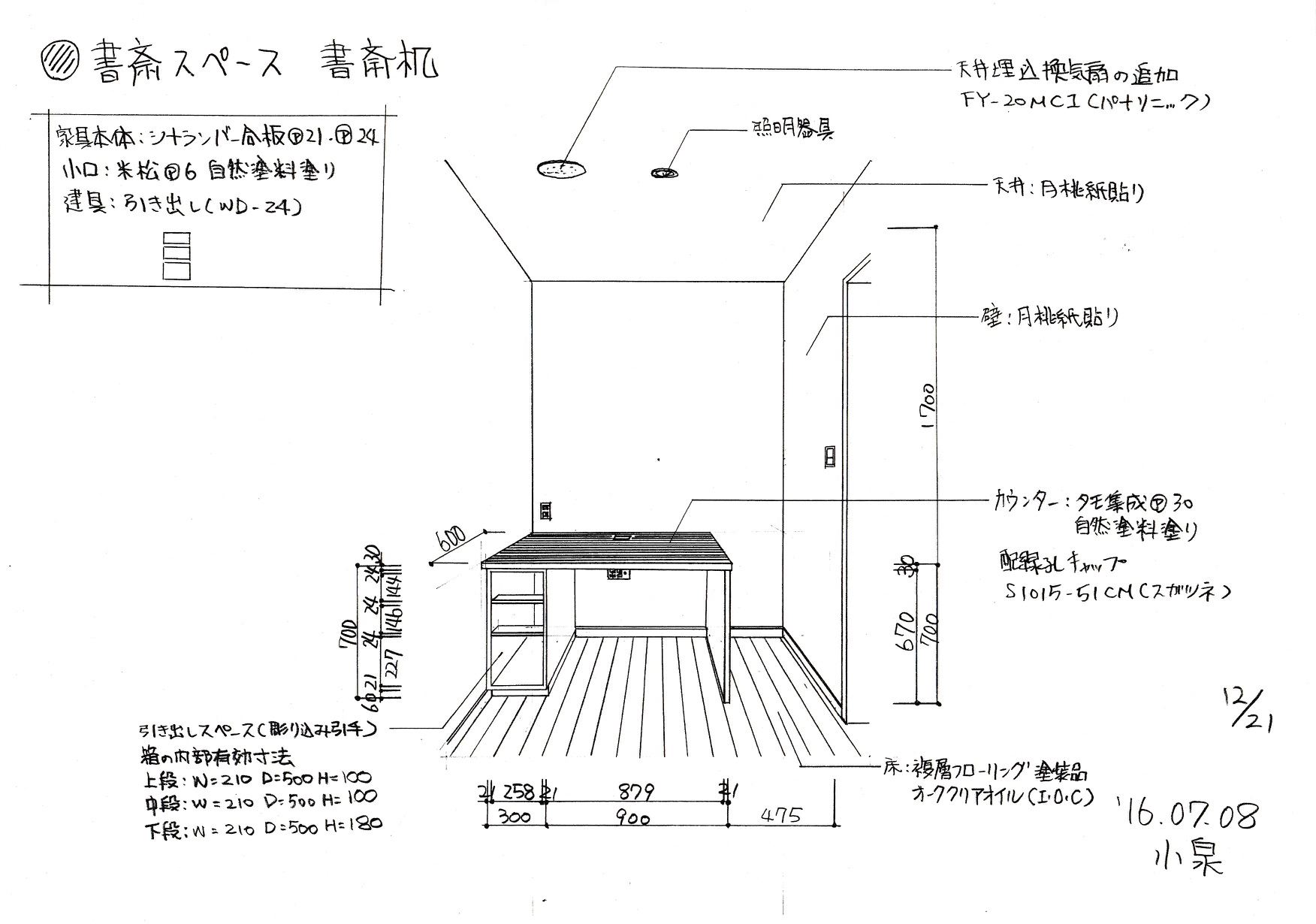

書斎の机です。巾は1200、奥行き600のパソコン用のデスクです。机の下にコンセントやLANがきています。

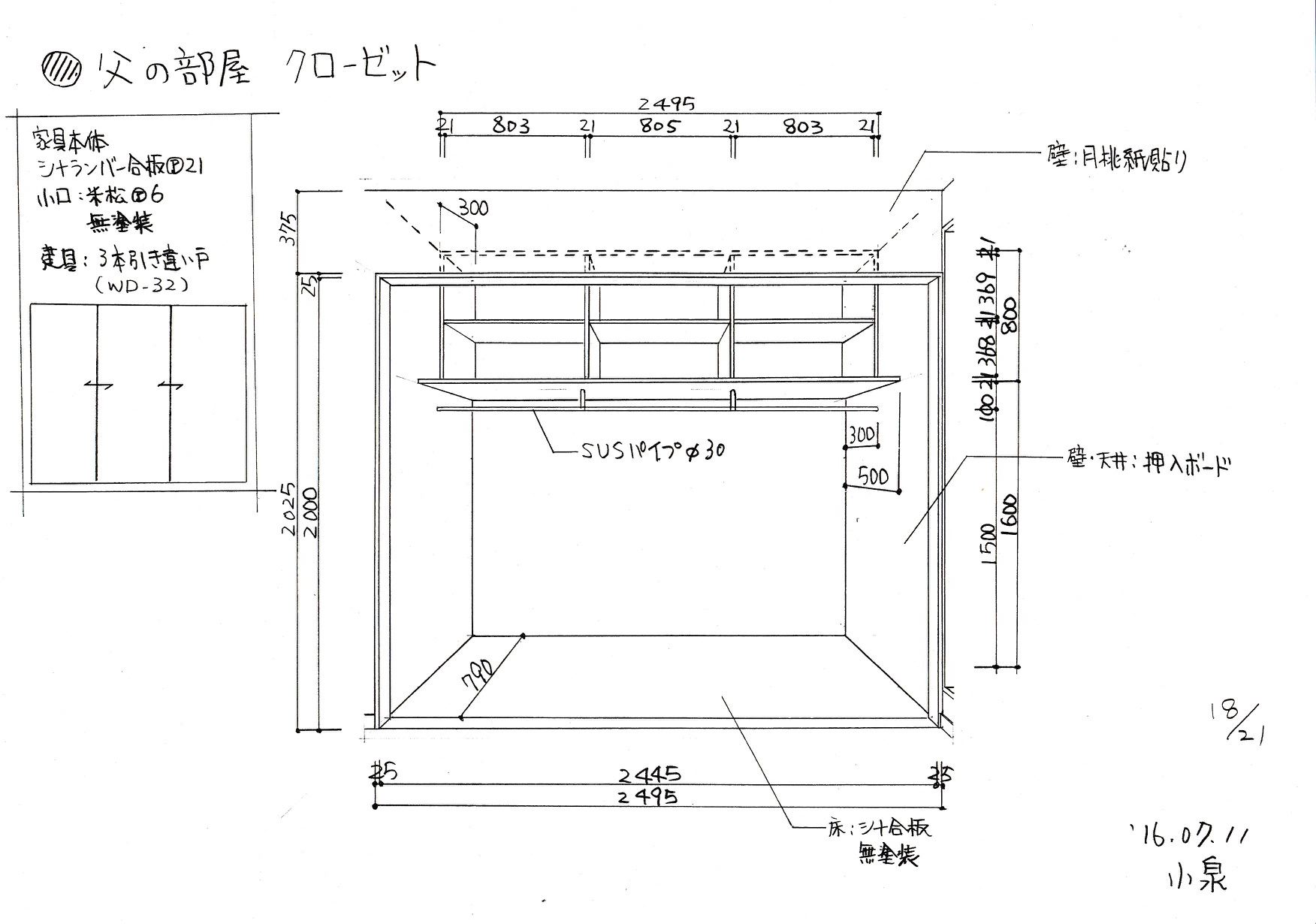

クロゼットです。巾は2400、上に吊り戸棚、その下にステンレスのパイプをつけて、下はがらんと空いています。あとで自由に使えるように考えて、作り込まないようにしています。
